아래 내용은 여의도 트럼프월드 2차 54평형 큰방 조명을 LED 모듈로 리폼한 사례입니다.

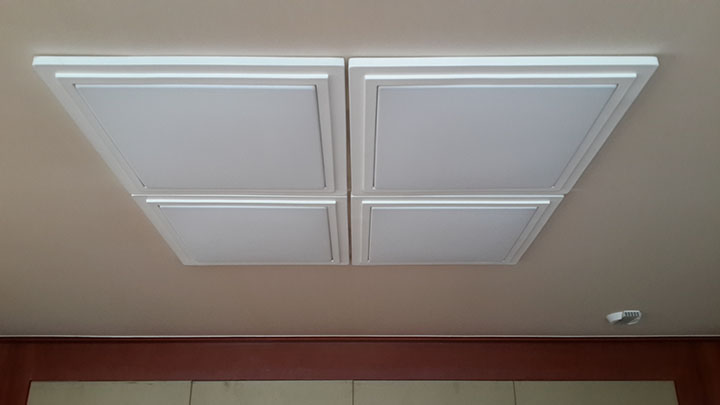

여의도 대우트럼프뭘드 2 아파트 54평형 안방 조명등입니다.
방이 크다보니 36W 형광등이 8288W, 4등을 사용하고 계셨어요.

안방 조명은 매입 등으로 조명 커버가 깔끔하니 리폼을 하는 것이 경제적일 같죠.
고객님과 의논 후 형광등만 LED로 모듈로 리폼을 하기로 결정을 했어요.

그럼 LED모듈 기판으로 리폼하는 과정을 살펴볼까요?

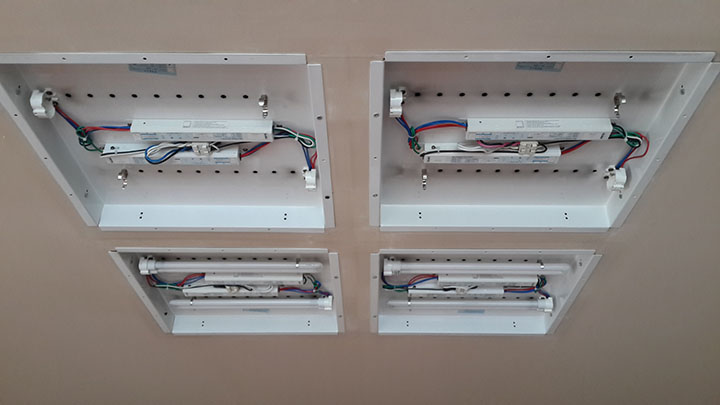

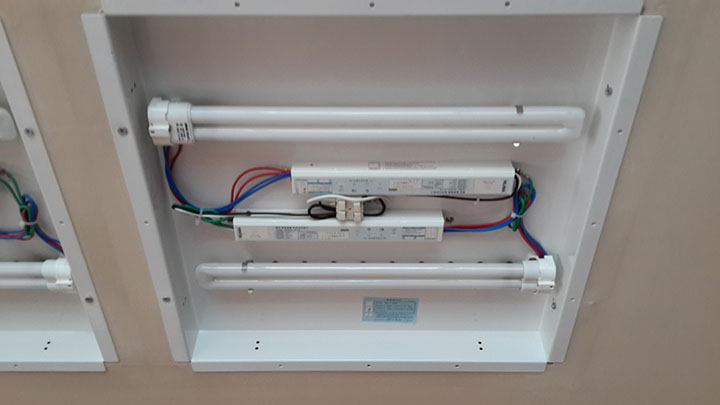

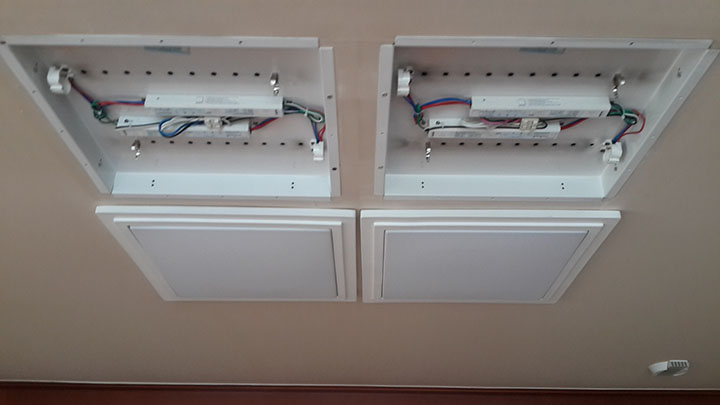

형광등이 등기구 1개당 2개씩 8개가 들어있어요.
등내부에 있는 형광등과 안정기, 형광등 소켓, 모든 것을 제거합니다.

, 전원연결 커넥터는 제거하면 안되겠죠!. LED기판을 연결해야 되니까요?

















형광등을 철거하고 LED기판으로 교체하면 형광등 교체할 번거로움이 없고
앞으로 형광등 램프는 볼일이 없을 것 같은데요
.

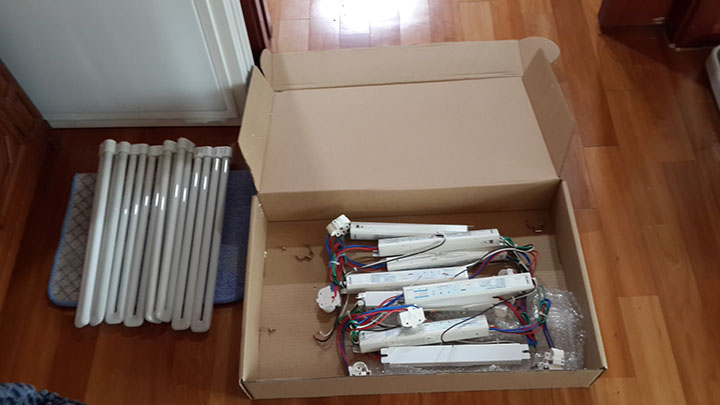

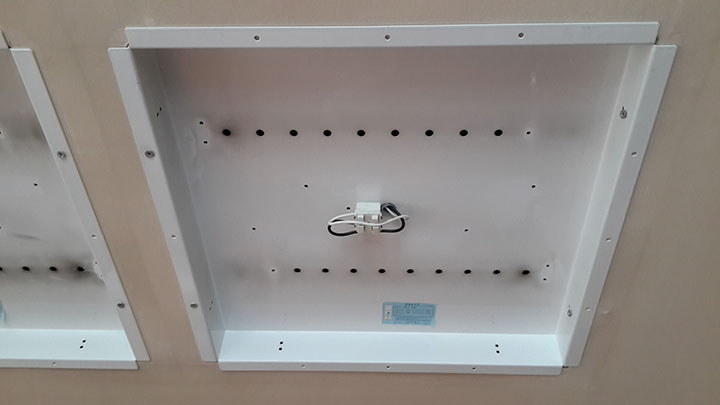

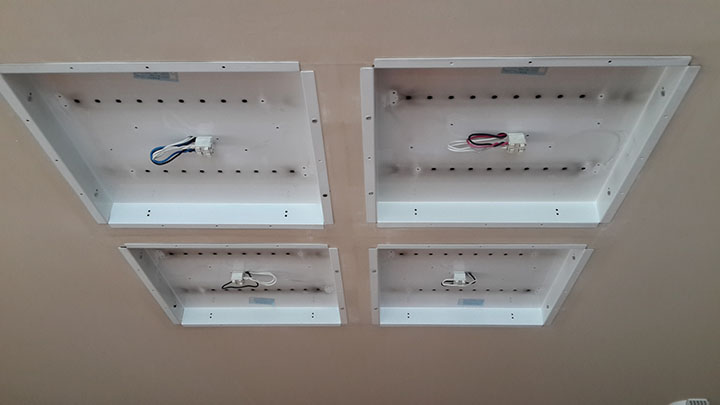

등기구 내부를 철거한 사진인데요.
안정기 8, 형광등 8개가 들어 있었어요.

















전원 커넥터만 남겨두고 등기구 내부는 이렇게 제거가 된 상태입니다.
이제 LED모듈로 설치를 하게 되는데요.

천장이 낮은 주택의 경우에는 전창 콘크리트에 등기구가 맞닿게 되어 직결피스로
LED기판 고정을 할 수 없게 됩니다.

이럴 땐 기판 고정형 좌석으로 부착을 할 수 밖에 없습니다.

LED기판 고정형 좌석으로 부착 시에는 저가형 기판의 경우 기판 두께가 얇아서
휘어지는 현상이 있을 수 있으니 꼼꼼하게 부착
해야 합니다.

















LED모듈 기판을 부착한 모습입니다.

고정형 좌석을 부착하여 설치하면 일이 편하고 쉬울 수 있지만 가능한
직결피스로 부착하여 고정하는 것이 기판이 휘어짐 현상을 방지할 수 있고
등기구 내부도 깔끔
합니다.

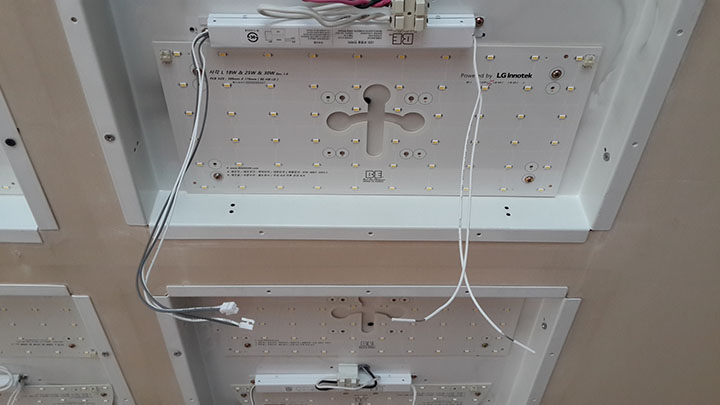

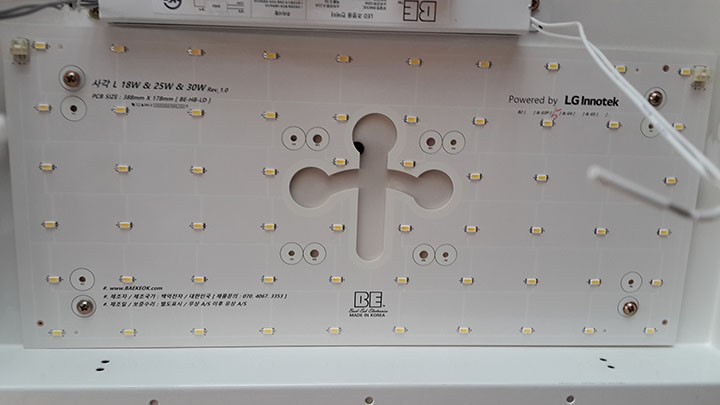

LG이노텍 LED칩 모듈, 색온도 5700K 주광색 고급형 프리미엄 G3 설치했어요.
컨버터는 KS 국내산 안정기를 사용했습니다.

위 사진의 컨버터 양쪽으로 전원선이 나와 있는데요.
좌측에 전원선은 PCB기판에 연결을 하고 우측에 전원선은 천장에서 나오는
메인 전원커넥터 단자에 연결합니다
.

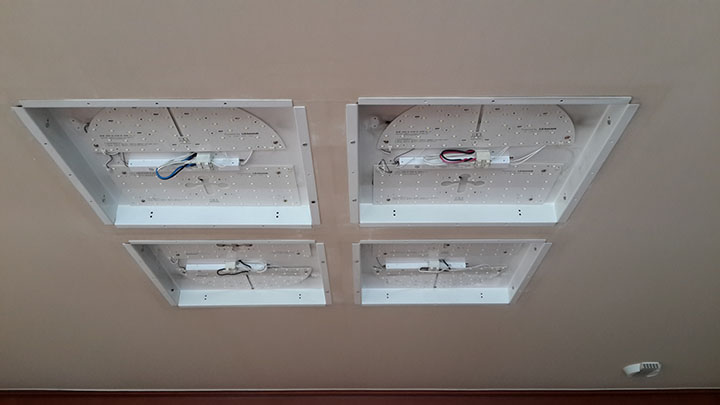

PCB 기판과 전원컨넥터에 연결한 모습입니다.
고객님의 요구사항으로
 원형 PCB기판과 직사각 기판을 사용하여 라운드를 주어 설치했어요.
어떠세요?  예뻐 보이나요?

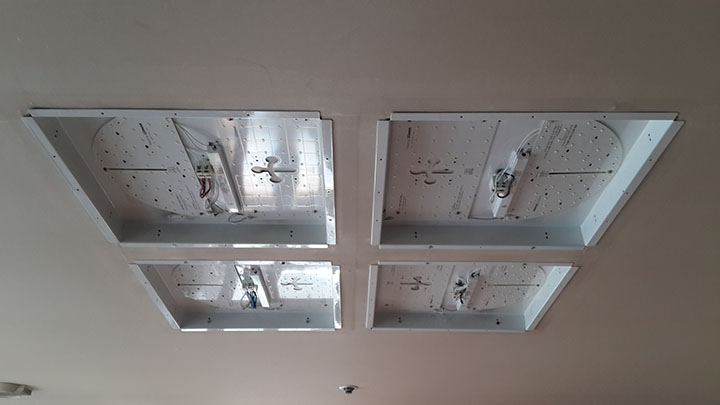

다른 방향에서 찍은 사진입니다.
LED
모듈 설치도 중요하지만 깔끔한 배선정리도 중요합니다.

등기구 1개당 PCB기판 2, 50W안정기 1, 50W200W로 설치했어요.

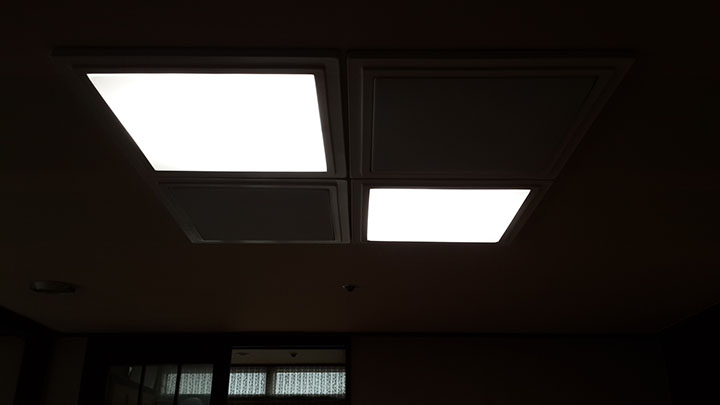

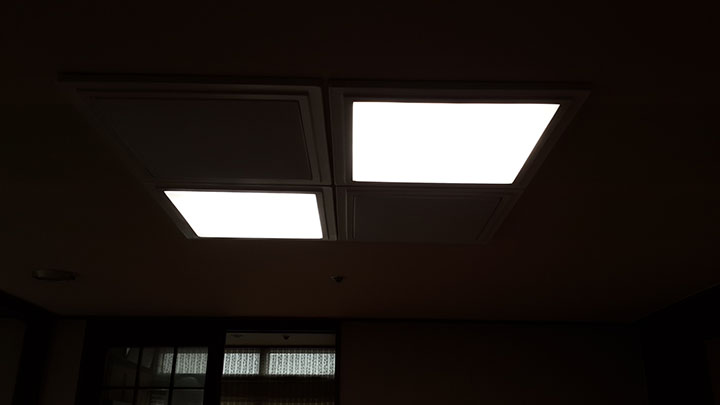

기존등 전등스위치가 2개로 분리되어 있어 조명도 2등씩 점등되게 설치했어요.
부드러운 빛, 선명한 빛이 공간을 더욱 빛나게 하겠죠.

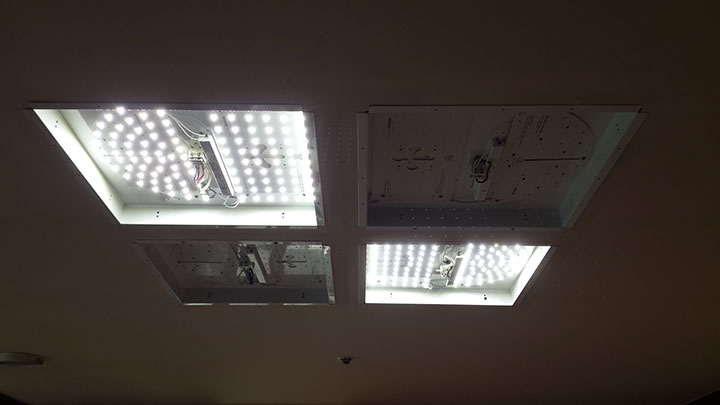

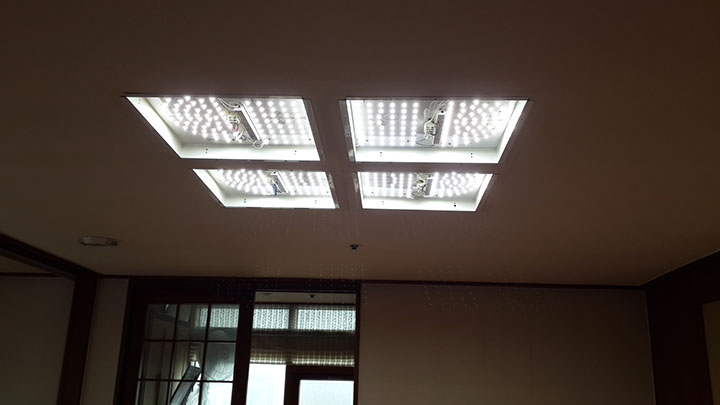

LED

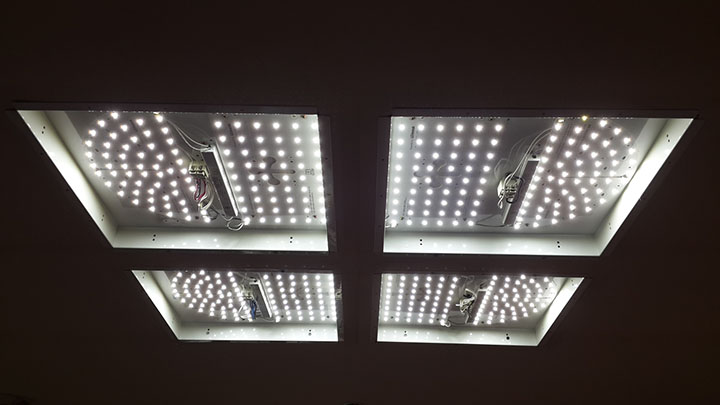

모듈 설치 후 점등은 성공입니다.

















플리커프리 LG이노텍 칩 G3 모듈과 KS 국내산 안정기를 사용하여 리폼한 LED조명이기에
밝고 선명한 빛으로 공간을 밝혀주고 그 공간을 더욱 빛나게 할 것입니다.

고객님의 요구에 원형 PCB기판을 가장자리로 설치해서 부드럽게 라운드를 주었는데요.
개성있어 보이죠?

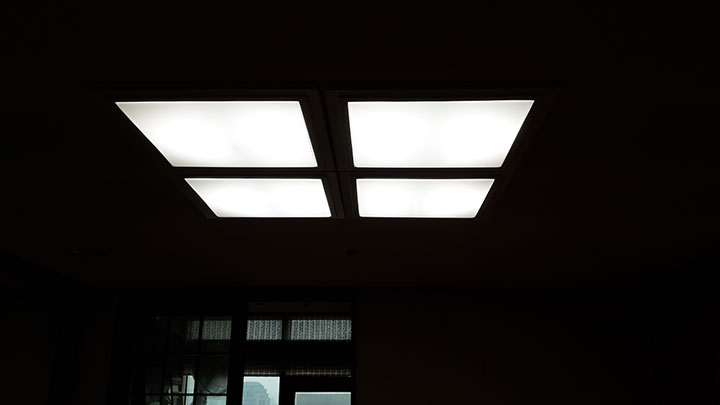

이제 등커버 안쪽을 깔끔하게 닦고 등커버를 씌웁니다.

















커버라면 LED모듈로 리폼을 추천합니다.
크리스탈 유리커버로 되어 있는 등기구는 LED모듈로 리폼을 비 추천 하는데요
LED칩이 유리에 반사되어 눈이 부시고 눈에 무리를 줄 수 있습니다.

기존등 FPL형광등 36W×8EA = 288W
LED PCP기판 25W×8EA = 200W로 교체
조명의 빛 밝기는 두배 더 밝고 선명합니다.
